Mạch Tăng Áp Có Hiển Thị 6A

Mạch tăng áp có hiển thị 6A  với hiệu suất tối đa lên đến 96,4% . MOS nhập khẩu, điện trở thấp , công suất cao, dòng điện cao, hiệu suất cao, PCB dày . Hoạt động điện áp rộng lên đến 35V. Đây là một module tăng áp thân thiện với người dùng, tiết kiệm chi phí.

THÔNG SỐ KỸ THUẬT

• Điện áp đầu vào: 3 ~ 35V DC ( điện áp đầu vào nhỏ hơn 4V , vôn kế trên bo mạch hiển thị không đúng )
• Dòng đầu vào: 9A ( tối đa )
• Điện áp đầu ra: 3,5 ~ 35V DC ( điện áp đầu ra luôn lớn hơn hoặc bằng điện áp đầu vào )
• Dòng đầu ra: 6A ( tối đa )
• Hiệu suất chuyển đổi: 96,7% (cao nhất)
• Phạm vi vôn kế trên bo mạch: 4 ~ 40V , lỗi + -0.1V
• Bảo vệ ngắn mạch: có (dòng 14A giới hạn ) . Lời khuyên: Khi truy cập tải công suất cao, vì dòng điện tăng rất cao, nên sử dụng bảo vệ tự khóa giới hạn dòng điện. Nên bật nguồn trước rồi kết nối với tải.
• Bảo vệ kết nối ngược đầu vào: không có

Các tính năng ưu điểm mới:

• Đèn LED báo, trạng thái làm việc trực quan hơn.
• Một nút để chuyển đổi đo điện áp đầu vào và đầu ra. (Đèn chỉ báo điện áp trên bo mạch điện tử IN sáng lên điện áp đầu vào và đèn báo OUT sáng lên điện áp đầu ra).
• Sản phẩm này được ra mắt chức năng tự hiệu chỉnh giá trị hiển thị điện áp hiển thị

Phương pháp điện áp hiệu chỉnh tổ hợp phím kép:

Hiệu chuẩn màn hình điện áp đầu ra

• Bước 1. Điều chỉnh nút bên phải để làm đèn báo “OUT” . Tại thời điểm này, vôn kế hiển thị điện áp đầu ra. Bấm và giữ nút bên phải trong hơn 2S và nhả đồng thời. Vôn kế và đèn báo “OUT” sẽ nhấp nháy đồng thời, để bạn vào chế độ hiệu chỉnh hiển thị điện áp đầu ra. .
• Bước 2 , bấm nhanh (có thể tốc độ bình thường) nhấp chuột phải một lần, giá trị điện áp được tăng thêm một đơn vị giá trị điện áp, nhấn nút trái, giá trị điện áp giảm một đơn vị giá trị điện áp, vì giá trị điện áp của một đơn vị nhỏ hơn 0,1V , màn hình tối thiểu để vôn kế 0.1V, vì vậy bạn cần tiếp tục đẩy 1-5lần để xem những thay đổi trong mét điện áp 0.1V
• Bước 3 : Sau khi điều chỉnh điện áp đầu ra, nhấn và giữ nút bên phải trong 2Strở lên và thả ra để thoát khỏi chế độ hiệu chỉnh hiển thị điện áp đầu ra. Tất cả các cài đặt tham số được tự động tắt nguồn.

Hiệu chuẩn màn hình điện áp đầu vào

• Bước 1. Điều chỉnh nút bên phải để làm đèn báo “IN” . Tại thời điểm này, vôn kế hiển thị điện áp đầu vào. Bấm và giữ nút bên phải trong hơn 2S và nhả đồng thời. Vôn kế và đèn báo “IN” sẽ nhấp nháy đồng thời, để bạn vào chế độ hiệu chỉnh hiển thị điện áp đầu vào.
• Bước 2 và 3 phù hợp với phương pháp hiệu chỉnh hiển thị điện áp đầu ra.

Sản phẩm này đã được kiểm tra hơn ba lần trước khi xuất xưởng. Độ chính xác hiển thị điện áp được đảm bảo trong vòng 0,1V .

Chức năng hiệu chuẩn được thiết kế để đáp ứng các yêu cầu độ chính xác cao

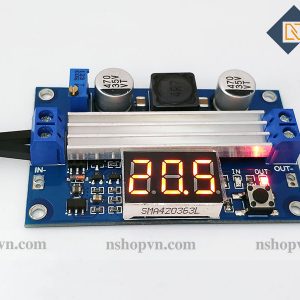

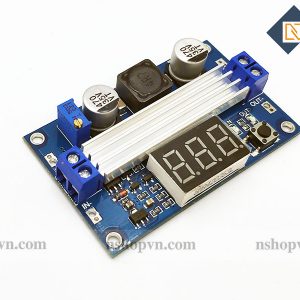

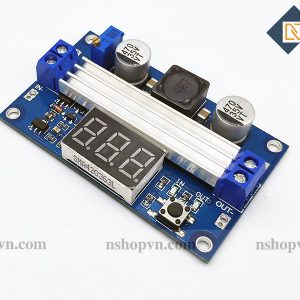

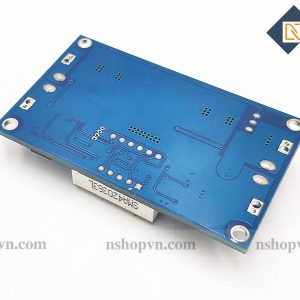

HÌNH ẢNH SẢN PHẨM
